□ 미국특허상표청(USPTO)은 5월 26일 Apple사에 대한 새로운 4건의 특허권을 공식적으로 발행함. 이들 특허 내에서 주목할 만한 것은 아이폰(iPhone)에서도 활용되는 맥북(Macbook)의 에어 제스쳐링 터치패드(Air gesturing touch pad) 기술 및 아이폰의 중요 디자인과 관계되는 것이고, 다른 두 가지 하위 특허는 OS X 환경에서의 Mac Pro 및 윈도윙 시스템과 관련된 것임

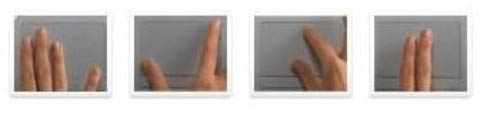

□ 맥북의 에어 터치패드는 위치와 힘의 이미지화를 결합시킨 최초의 터치패드로, 두 개의 세트로 이루어진 조종 추적기와 하나의 센서 추적기, 스프링 막의 세트를 포함함. 이 특허의 주요 특징 중 하나는 Apple사 맥북의 에어 트랙패드 기술까지 포함한다는 점임. Apple사는 2008년 “Macbook Air"의 출시와 함께 멀티 터치 제스쳐 기능의 트랙패드를 소개함
□ 이 특허는 쌍방 콘덴서 원리에 입각한 접촉 감지로의 컴퓨터 입력장치(e.g. 터치 패드) 작동이 “멀티포인트 터치스크린(Multipoint Touchscreen)"라는 명칭으로 Steve Hotelling외 2명에 의해 미국 특허 출원됨

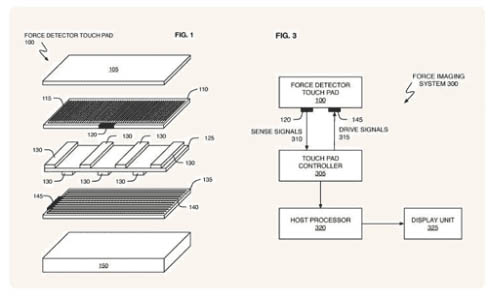

□ 아래의 그림에 나와 있는 Apple 특허의 FIG.1은 터치 패드 장치 100에 장착된 것과 같이 물리적 힘을 감지하는 일반적 개념을 설명함. 그림에 설명된 것처럼 force detector 100(힘의 세기를 감지하는 장치)는 표면층(105), 감지층(110, 전도 통로 115와 전기연결장치 120 포함), 절연체 스프링층 (125, 공간적 벌충 확장 구조 130 포함), 드라이브층(135, 전도 통로 140과 전기연결장치 145 포함), 기반지지층 150으로 구성됨.
□ 위의 그림에서 FIG.3은 “force detector 100” 을 활용한 “force imaging system 300”에 대한 블록 형태의 도표임. “force imaging system 300”은 커넥터 120(감지 신호 310)과 145(조종 신호 315)를 통한 터치패드 컨트롤러 305와 한 쌍인 “force detector 100"으로 이루어짐. 주기적으로 터치패드 컨트롤러 305와 번갈아 감지장치로 제공된 힘의 공간적 분배를 나타내는 호스트 프로세서 320에게 신호를 보냄. 호스트 프로세서 320은 특정 명령과 통제 동작을 수행하는 에너지 정보를 해석하게 됨

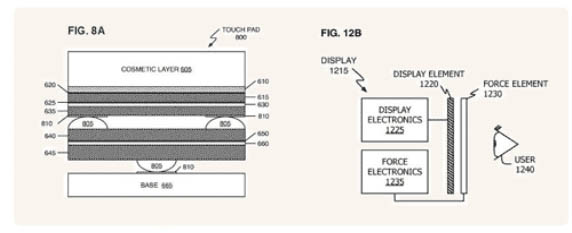

□ Apple의 특허 FIG.8A가 다른 위치와 힘의 감지장치의 예시라고는 해도, 분명 FIG 8A는 여기서 “모바일폰”으로 간단히 언급되어있는 아이폰에 적절한 다중터치 기술을 포함하고 있다는 간략한 설명을 명시해야함. 특허 FIG.12B는 아이폰에서의 응용을 포함함. Apple사는 Steven P. Hotelling와 Brian Q. Huppi에게 2006년 3월에 등록된 특허 7,538,760의 소유로 돌림

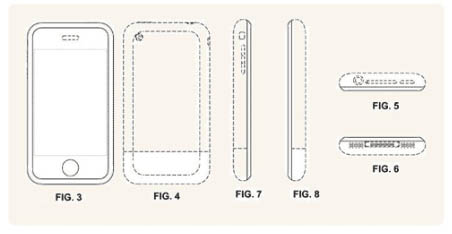

□ Apple사는 일반적으로 아이폰의 형태로 생각될 수 있는 “Electronic device"의 디자인 특허도 인정받음
□ Apple사의 iPhone 디자인에 참여한 엔지니어 및 CEO는 다음과 같음
Andre, Bartley K. (Menlo Park, CA), Coster, Daniel J. (San Francisco, CA), De Iuliis, Daniele (San Francisco, CA), Howarth, Richard P. (San Francisco, CA), Ive, Jonathan P. (San Francisco, CA), Jobs, Steve (Palo Alto, CA), Kerr, Duncan Robert (San Francisco, CA), Nishibori, Shin (San Francisco, CA), Rohrbach, Matthew Dean (San Francisco, CA), Satzger, Douglas B. (Menlo Park, CA), Seid, Calvin Q. (Palo Alto, CA), Stringer, Christopher J. (Portola Valley, CA), Whang, Eugene Antony (San Francisco, CA) and Zorkendorfer, Rico (San Francisco, CA).
□ 그 외 Apple사는 라이저카드(risercard) 보호 특허에서 하나 또는 그이상의 라이저카드 장착을 위한 보호용 틀에 관한 Mac Pro의 특허와 OS X의 GUI(Graphical User Interface) 컴퓨터 시스템 특허를 인정받음
